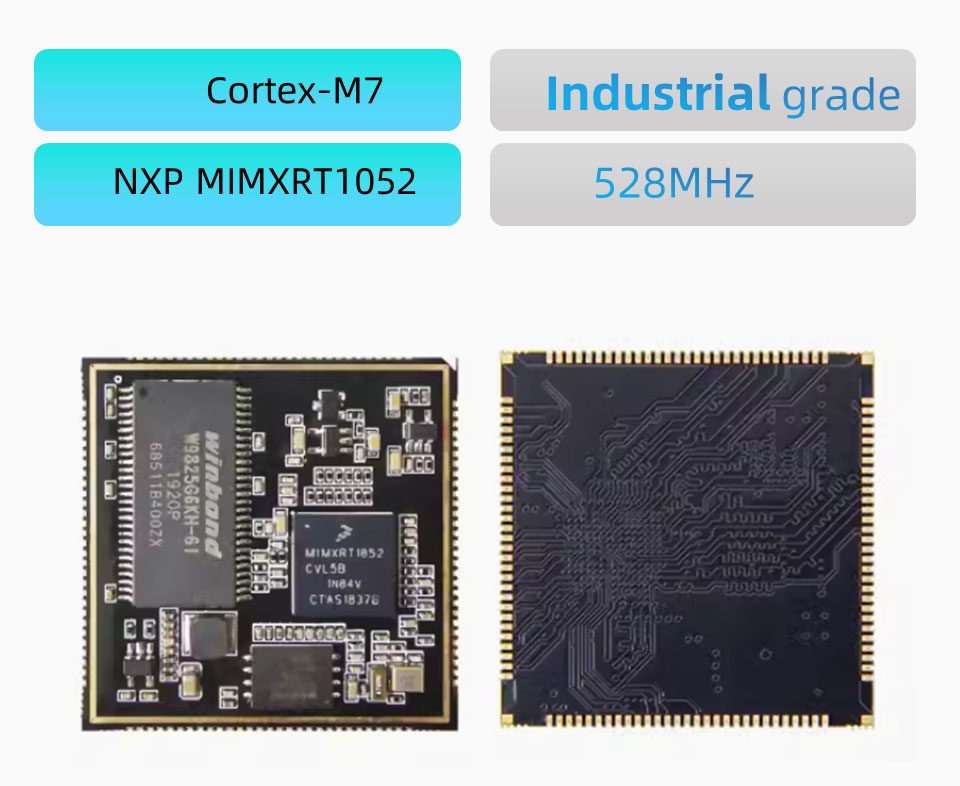

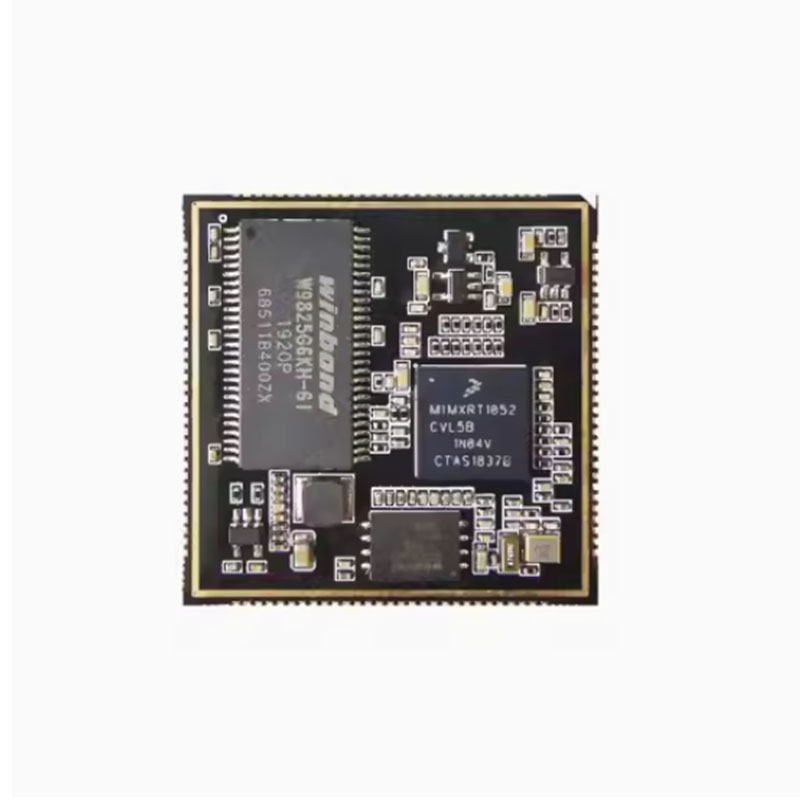

● Эта базовая плата RT1052 S2 разработана на основе процессора NXP MIMXRT1052CVL5B.
● Компоненты всего совета состоит из материалов промышленного уровня.

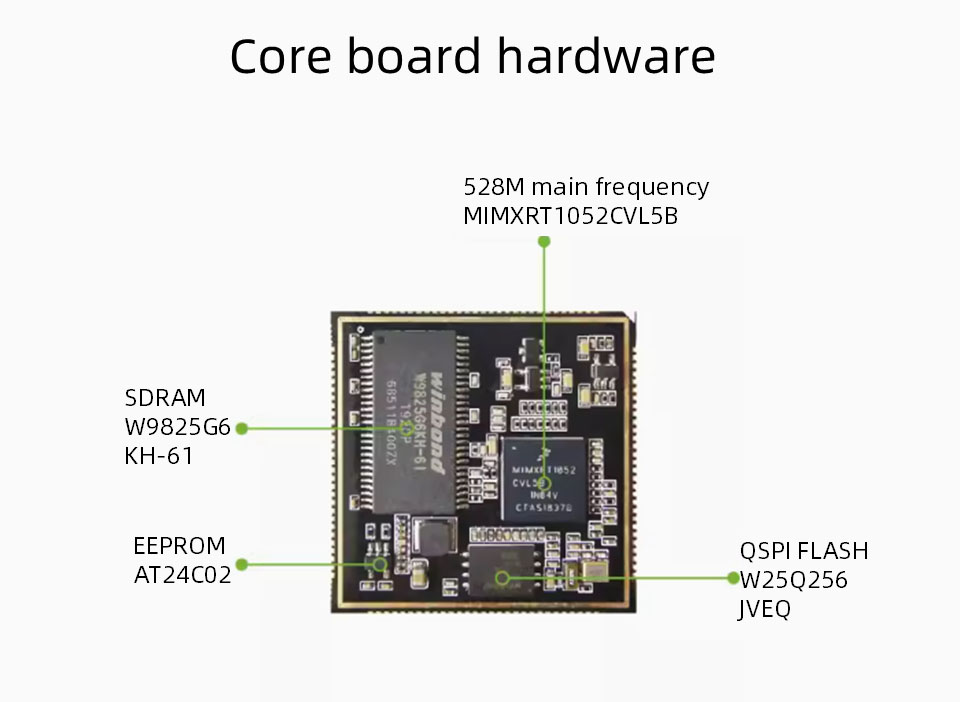

● Аппаратные ресурсы базовой платы включают
● 32 МБ SDRAM, 32 МБ и вспышка и 256B EEPROM.
● ПКБ принимает 6-слойный черный погруженный золотой дизайн с общим размером 38*38 мм, в общей сложности 116 штифтов и расстояние между штифтами 1,0 мм. За исключением автобуса SEMC, оставшиеся 10 штифтов чипа все выведены.
Основной чип: MIMXRT1052CVL5B, Cortex-M7 Core, основная частота 528 МГц
SDRAM: 2 МБ, пакет TSSOP, бренд Winbond, Industrial Grade
Flash: 32 МБ, пакет Wson8, бренд Winbond, промышленная оценка
EEPROM: AT24C02 256B
Ethernet Phy: Нет
Размер печатной платы: 38*38 мм
Питание: 3,3 В.
Крышка щита: без щита
GPIO: 116 штифтов, расстояние между штифтами 1,0 мм, за исключением шины SEMC, все остальные i0
Рабочая температура: -40 ~ 85 ° C, промышленная оценка

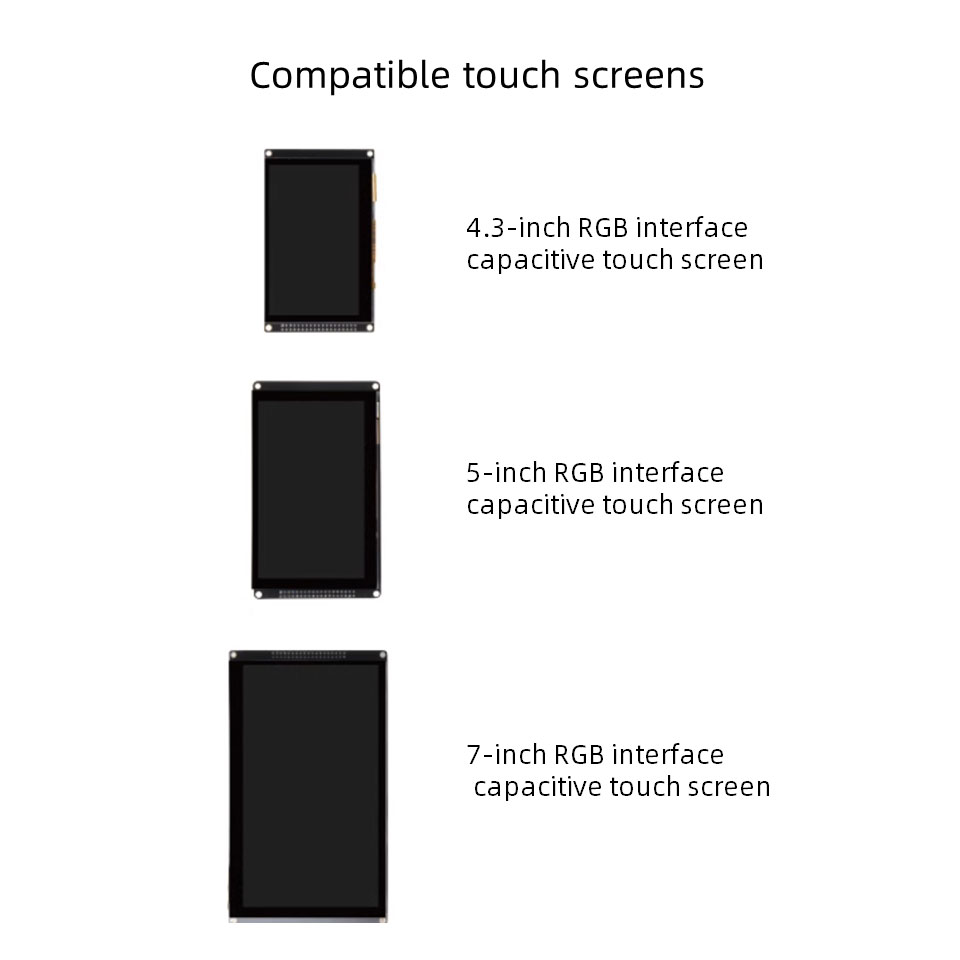

● ЖК -дисплей: 1 канал
● USB: 2 канала, с высокоскоростной PHY
● SDIO: 2 канала
● I²C: 4
● SPI: 4
● UART: 8
● Саи: 3
● ADC: 2 (по 16 каналам каждый), 12 -битный
● ШИМ: 4
● JTAG: 1 канал
● SPDIF: 2 канала
● Может: 2
● Примечание. Приведенные выше данные могут быть использованы повторно, пожалуйста, обратитесь к описанию PIN -кода Core Pint как справочный дизайн
Примечание: плата может быть настроена с минимальным заказом 500
