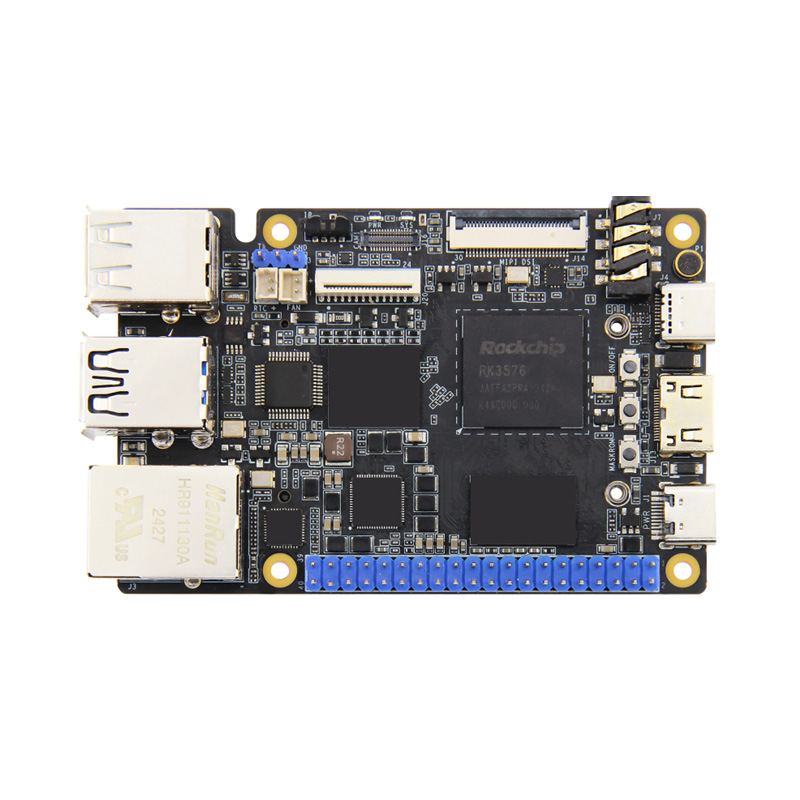

RK3576 SBC Computers Development Board

RK3576 Материнская плата Введение

• Плата TP-3 RK3576 обладает мощной производительностью и может использоваться в качестве высокопроизводительного компьютера с одним бортом и встроенной материнской плат для отображения, управления, передачи сети, хранилища файлов, рекордов и других сценариев.
• Используя RockChip RK3576 в качестве основного чипа, основная частота может достигать 2,2 ГГц, интегрируя четырехъядерную 642-битную Cortex-A72 и четырехъядерный 64-битный Cortex-A53, общий восьмиъядерный процессоров и Arm Mail-G52 MC3GPU, поддержка Video Decoding 8K и 4K, Super Supervicing, поддерживает Superiou Дисплей, встроенный независимый NPU, обеспечивающий различные сценарии ИИ.
• Предоставьте разнообразные комбинации памяти и хранения на выбор, сбалансированную настройку аппаратного обеспечения и широкий спектр приложений. 24
• Встроенная независимая вычислительная мощность NPU может достигать 6TOPS, позволяя различным сценариям ИИ.
• Он имеет высокую интеграцию и богатые интерфейсы расширения, в том числе порт Gigabit Ethernet, RGMI, USB3.0, USB2.0, Minipcle, Minihdmi, раздела Empure Ecrection и раздела камера MIPI, раздела аудио, инфракрасный приемник, карта SIM/TF и другие периферии, и приводящие к 40 -контактным контактам, которые являются совместимыми.
• Он официально поддерживает основные изображения Android, Debain и Ubuntu операционной системы и может применяться к более чем 8 различным средам приложений.
• Он полностью с открытым исходным кодом, предоставляет официальные учебные пособия и предоставляет полные наборы для разработки водителей SDK, схемы проектирования и другие ресурсы, которые можно легко использовать.

RK3576 функция разработки

• Поддерживает несколько операционных систем, будь то разработка или развлечения, это может быть легко удовлетворен!: Ubuntu/Debian Android/Robot Operating

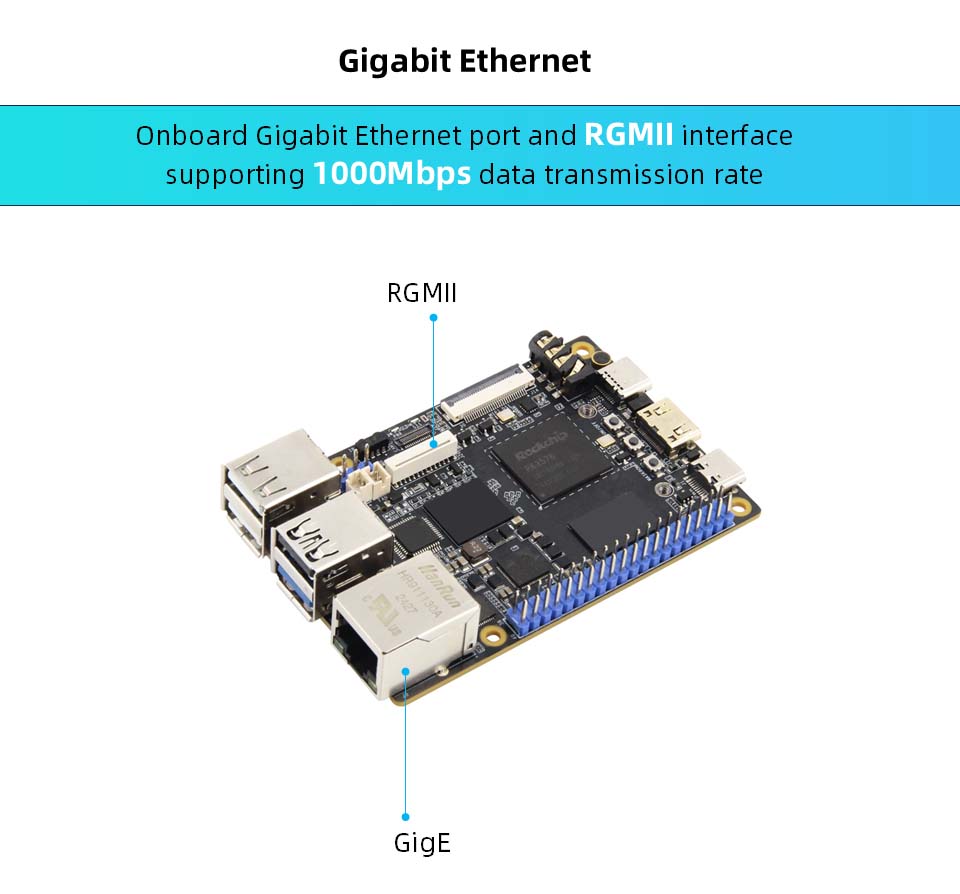

• Встроенный гигабитный порт Ethernet и интерфейс RGMII, поддерживайте скорость передачи данных 1000 Мбит / с.
• Встроенный независимый NPU, вычислительная мощность может достигать 6TOPS, принимает трехъядерную архитектуру, поддерживает Int4/Int8/Int16/FP16/BF16/TF32, укрепляет различные сценарии ИИ
• Поддерживает до 8K@30 кадров H.264/H.265/VP9/AV2/AVS2 Видео декодирование и 4K@60 кадров H.264/H.265 Кодирование видео
• Поддерживает трехэкранный дисплей, поддерживает до 4K@120 кадров + 2K@60 кадров + 1080p@60 кадров одновременно

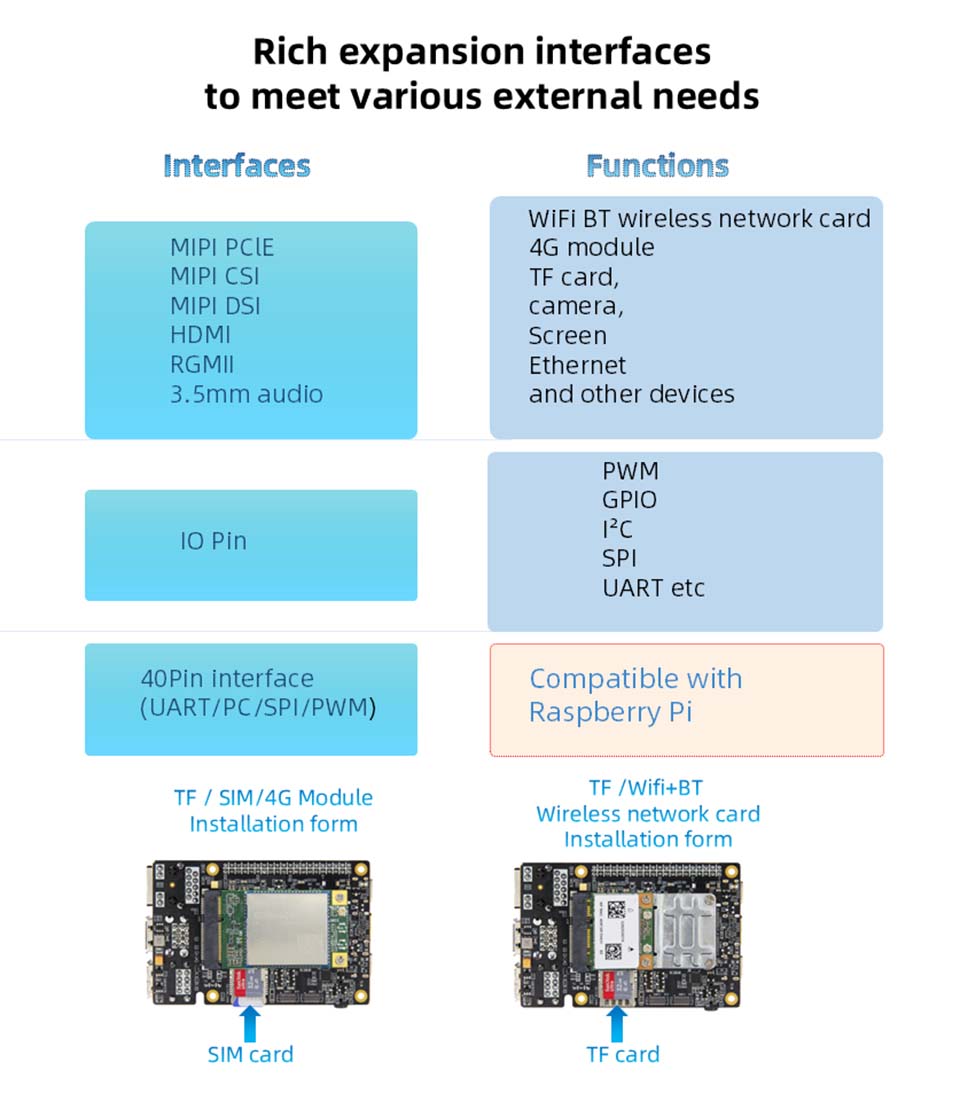

• Богатый интерфейс расширения

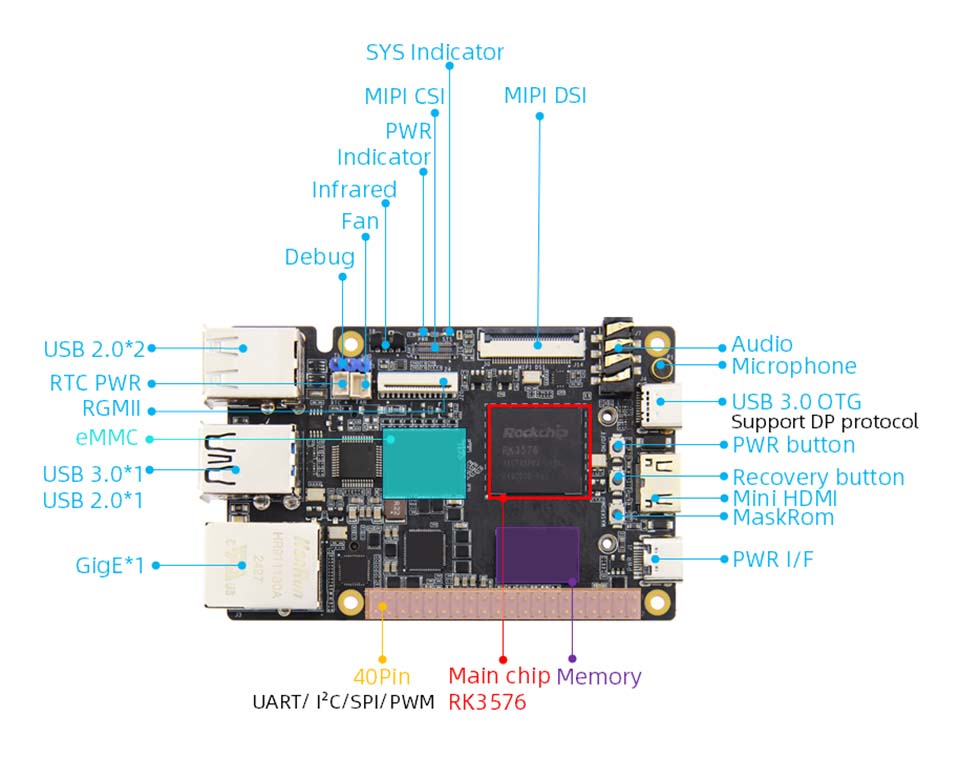

Конфигурация оборудования для платы RK3576

• Интерфейс питания: 5V@4A DC вход, интерфейс Type-C (нет возможности передачи данных)
• Основной чип: RK3576 (четырехъядерный A72 + четырехъядерный A53, Mali-G52 MC3, 6T Computing Power)
• Память: 2/4/8GB, LPDDR4X (можно настроить другие требования к хранению)
• Хранение: 0/32/64 ГБ, EMMC (можно настроить другие требования к хранению)
• Ethernet: гигабитный сетевой порт*1, поддерживает скорость передачи данных 10/100/1000 Мбит/с; Интерфейс RGMI*1, поддерживает скорость передачи данных 10/100/1000 Мбит/с, может быть подключена к нашему модулю rgmii Gigabit Ethernet
• HDMI: HDMI2.1 Выход*1, поддерживает многоэкранную дисплей с другими экранами, максимальное разрешение 4K@120fps
• MIPI-DSI: интерфейс экрана MIPI * 1, может быть подключен к экрану MIPI по дикой природе, поддерживает несколько экранов с другими экранами, одним режимом MIPI с самым высоким разрешением 2560 * 1600 @ 60FPS

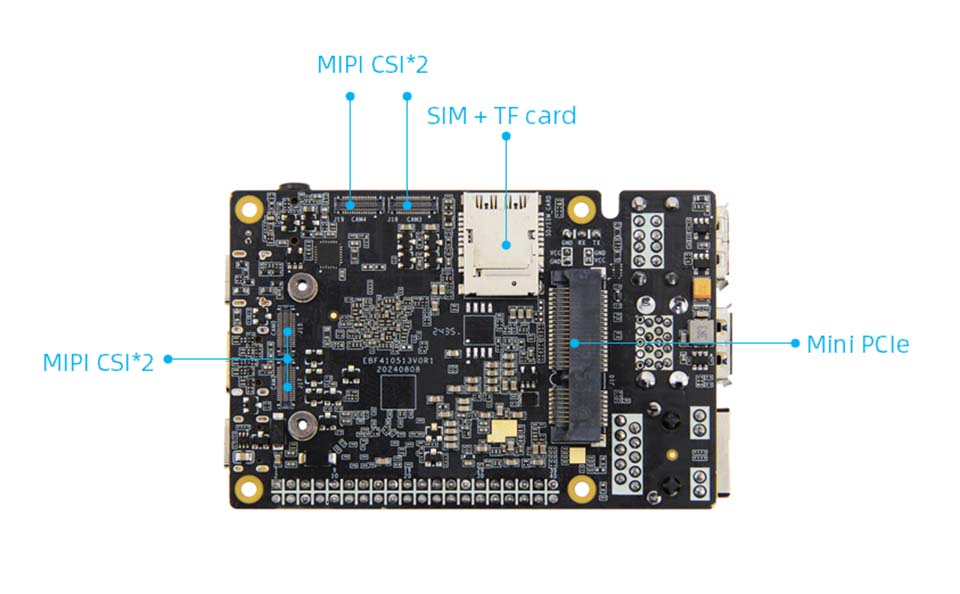

• MIPI-CSI: 2 * 15PIN BTB Интерфейс камеры * 5 (спереди * 1, сзади * 4), можно подключить к нашей камере MIPI
• USB2.0: интерфейс Type-A * 3 (хост)
• USB3.0: интерфейс Type-A * 1 (хост); Интерфейс Type-C * 1 (OTG), для интерфейса сжигания прошивки, поддерживает протокол DP, можно использовать с другими экранами
• Интерфейс PCLE: интерфейс Mini-PCLE, который может использоваться с сетевой картой Wi-Fi с полной высотой или полугодкой, модулем 4G или другим модуль интерфейса Mini-Pcle
• Владелец карты SIM+TF: может одновременно вставить SIM -карту и карту Micro SD (TF), поддерживайте TF -карту для запуска системы, до 512 ГБ, необходимо использовать функцию SIM -карты с модулем 4G
• Интерфейс 40pin: совместим с интерфейсом Raspberry Pi 40pin, поддерживает функции PWM/GPIO/C/SPI/UART
• Отладка последовательного порта: параметр по умолчанию 1500000-8-N-1
• Audio: Micin*1, конденсатор микрофон; Выход для наушников + интерфейс 2-в-1 микрофона*1
• Кнопки: кнопка питания*1; Кнопка Maskrom*1; Кнопка восстановления*1
• Светодиод: индикатор питания*1; Индикатор системы*1
• Инфракрасный приемник: поддерживает функцию инфракрасного дистанционного управления
• RTC: RTC Power Socket*1
• Интерфейс вентилятора: поддерживает установку вентилятора 5 В для охлаждения

Другие параметры этой платы RK3576

Система: Android 14, Ubuntu, Debian

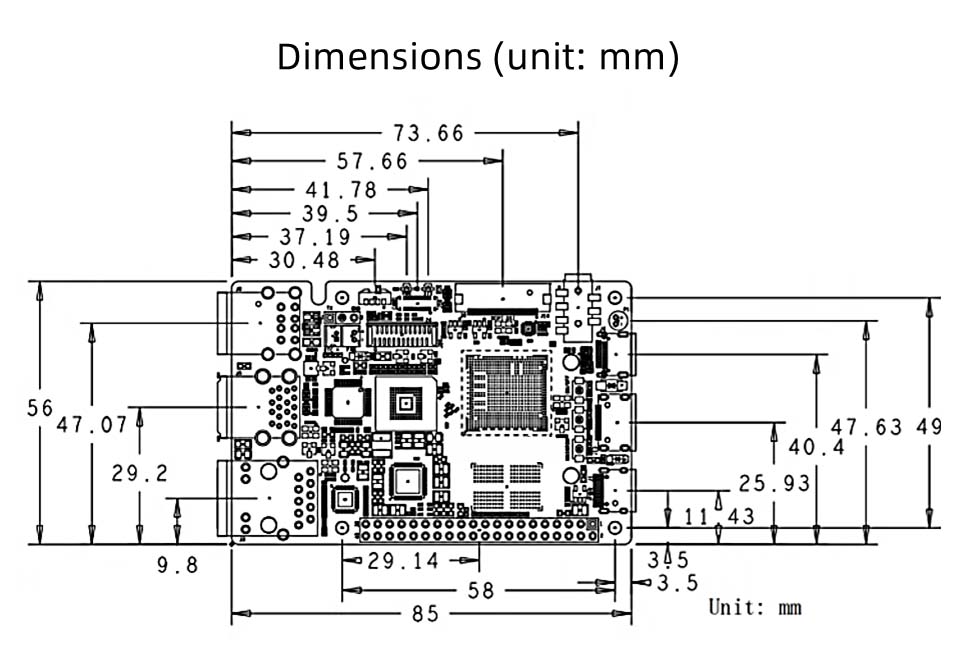

Размер: 85*56 мм
