Доска для разработки доски RK3588 направлена на то, чтобы обеспечить гибкие комбинации между основной платой и функциональными подборами (плата-носителя) путем принятия модульной конструкции и использования стандартизированных интерфейсов (например, PCIe, MXM, высокоскоростных разъемов платы до борта)
По сравнению с интегрированной платой или односознательным компьютером, материнская плата доски допускает следующие основные преимущества:
| Преимущество | B2B Development Boards | Традиционные доски MCU |
| Расширяемость | Модульный, горячий перепродажи | Фиксированные периферийные устройства, перемычки |
| Качество сигнала | Поддерживает сигналы уровня GHZ | Ограничен низкоскоростным GPIO/UART |
| Скорость развития | Повторное использование проверенных модулей | Требуется полная редизайн аппаратного обеспечения |
| Варианты использования | Сложные системы (AI/промышленность) | Простое управление (ведение датчиков) |
● Мощный SOC: RockChip RK3588 (8-ядерная Cortex-A76/A55, 6TOPS NPU)
● Модульная конструкция: гибкие разъемы B2B для пользовательского расширения
● Высокоскоростные интерфейсы: PCIE 3.0, USB 3.1, Dual Gigabit Ethernet, SATA
● Multi-Display: поддерживает 8K@60FPS + 4K при 60 кадров в секунду одновременный выход
● Промышленное качество: от -40 ° C до +85 ° C
● Богатые интерфейсы: Mini PCIe, M.2 M M, MIPI CSI

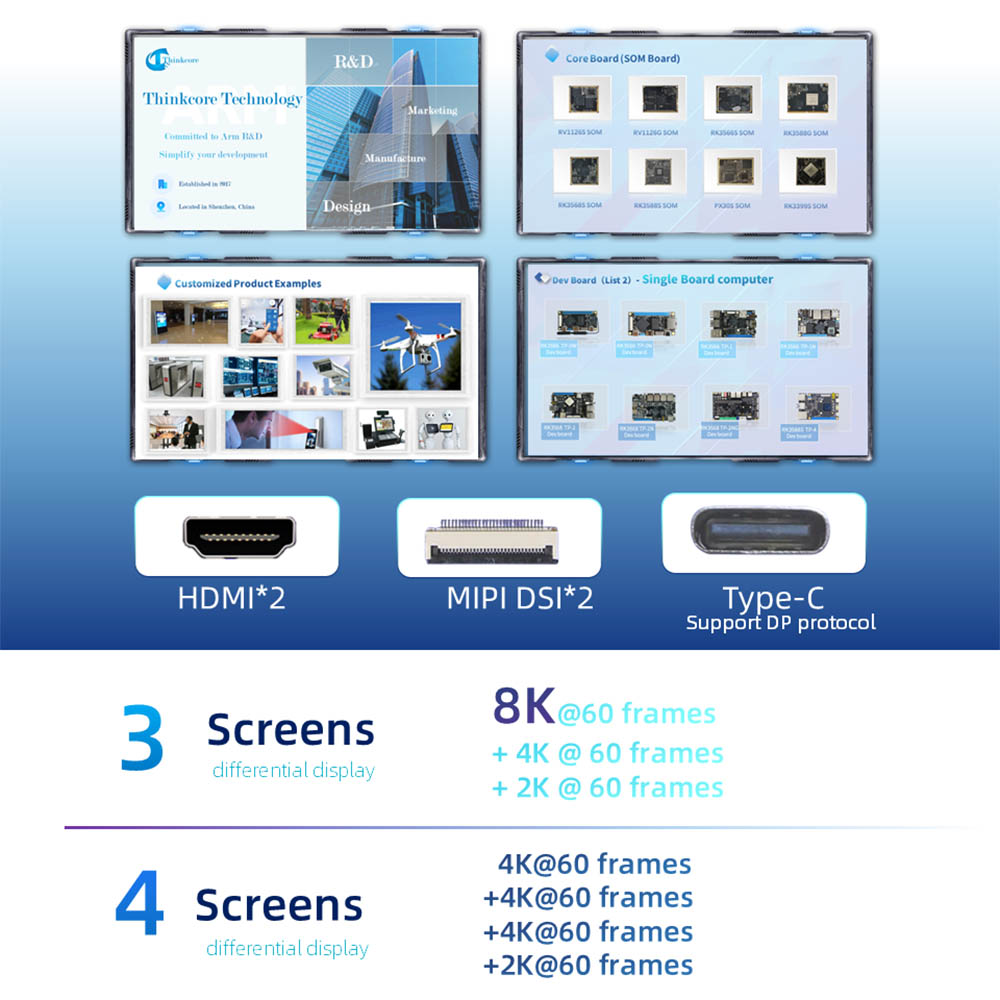

● Многократный дисплей различный дисплей: поддерживает трехэкранный гетерогенный дисплей и четырехэкранный гетерогенный дисплей. HDMI*2; MIPI DSI*2; Type-C (поддерживает протокол DP)

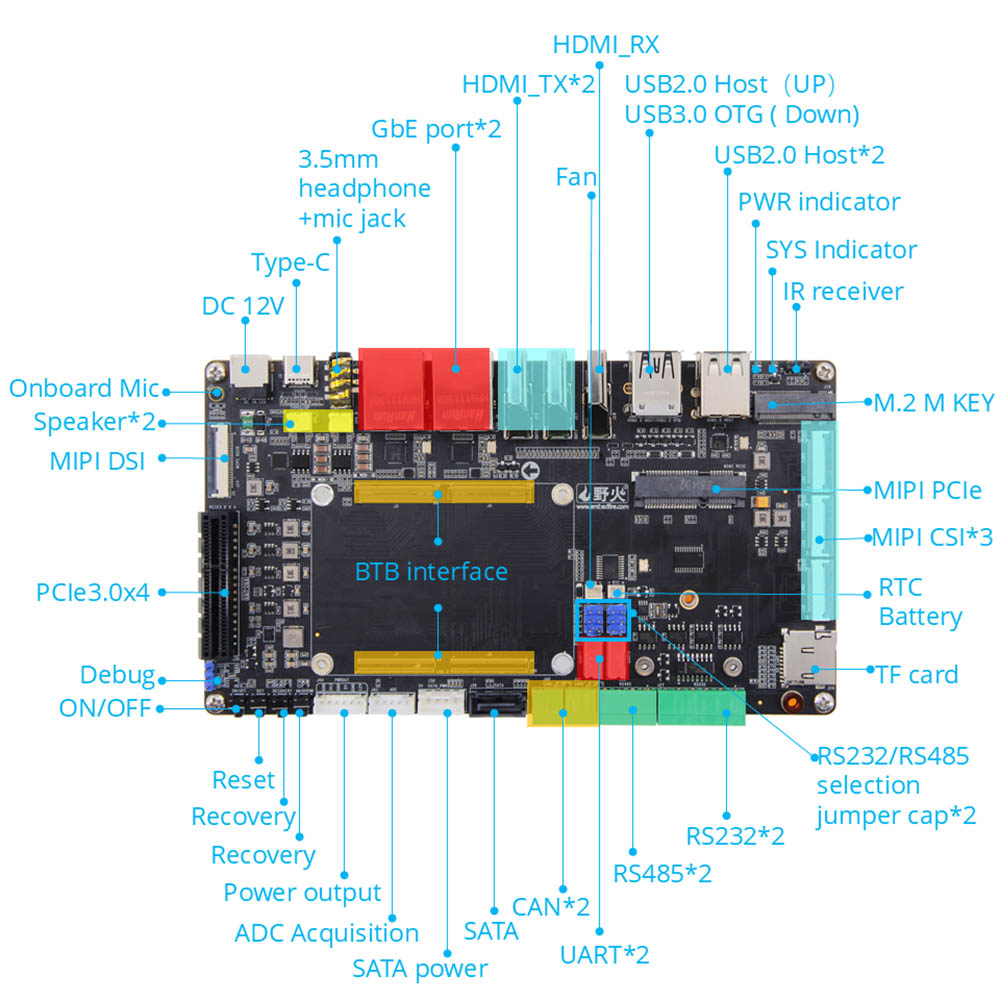

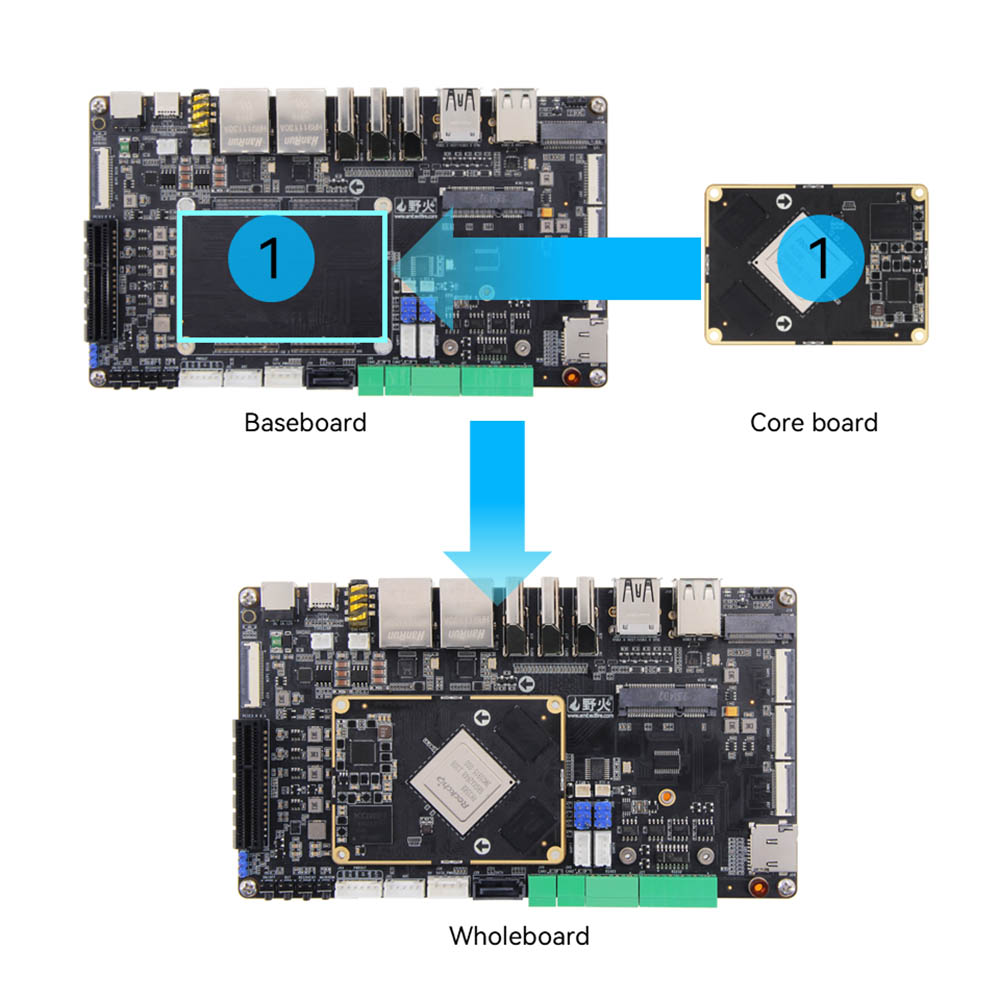

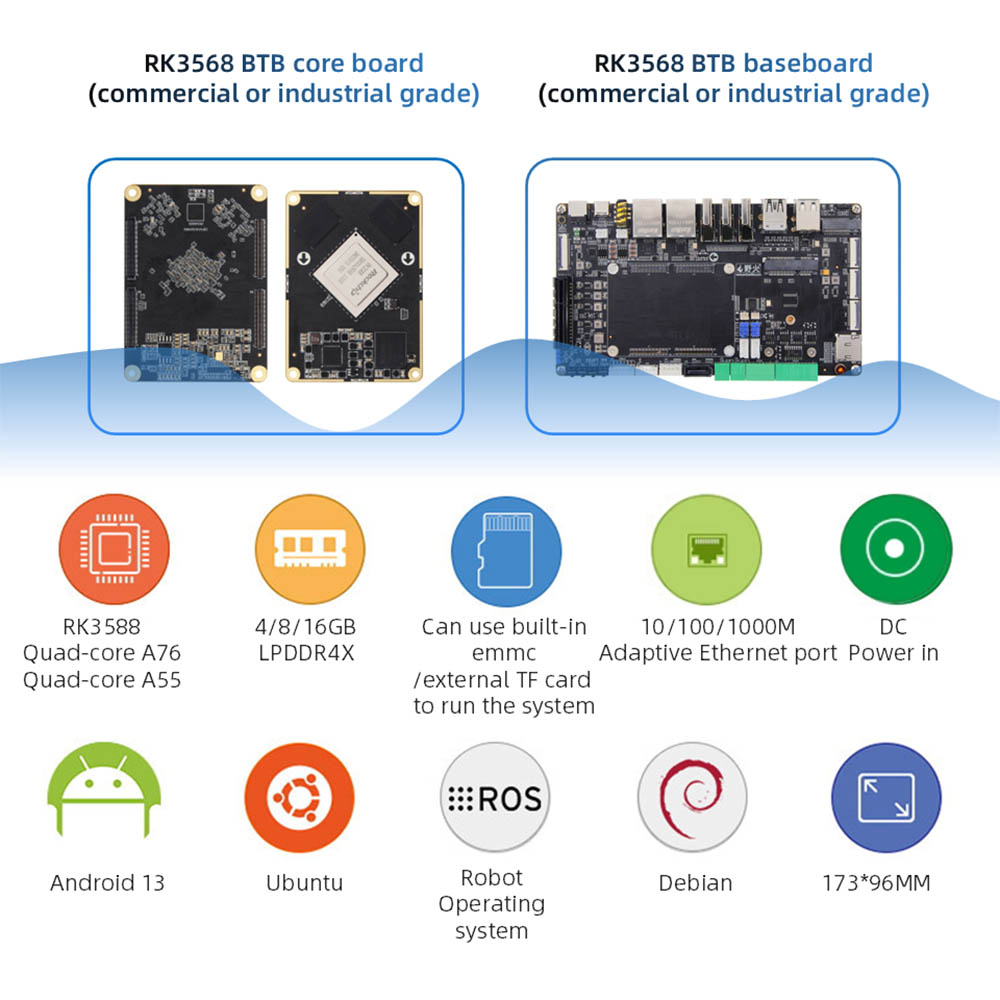

Материнская плата BTB состоит из базовой платы и платы/ базовой платы.

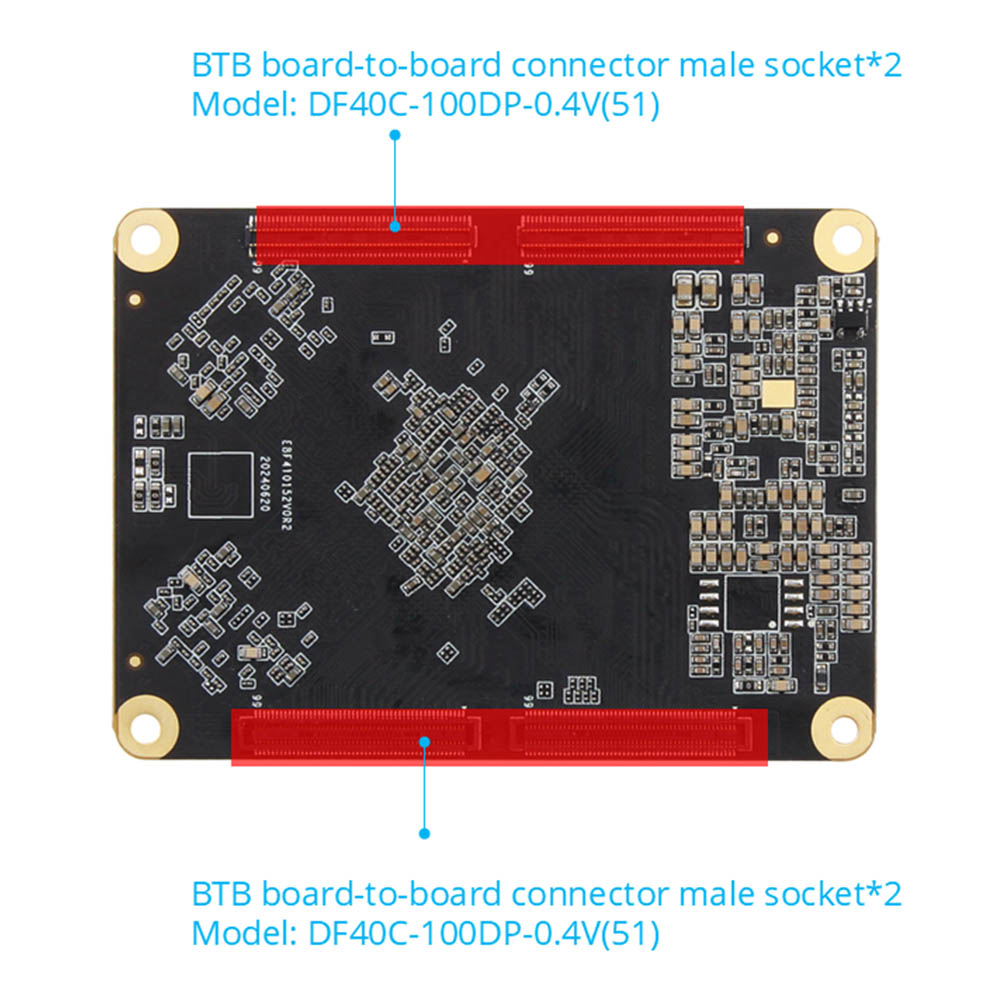

● Разъем: мужской разъем: DF40C-100DP-0.4V (51) Женский разъем: DF40C-100DS-0.4V (51)

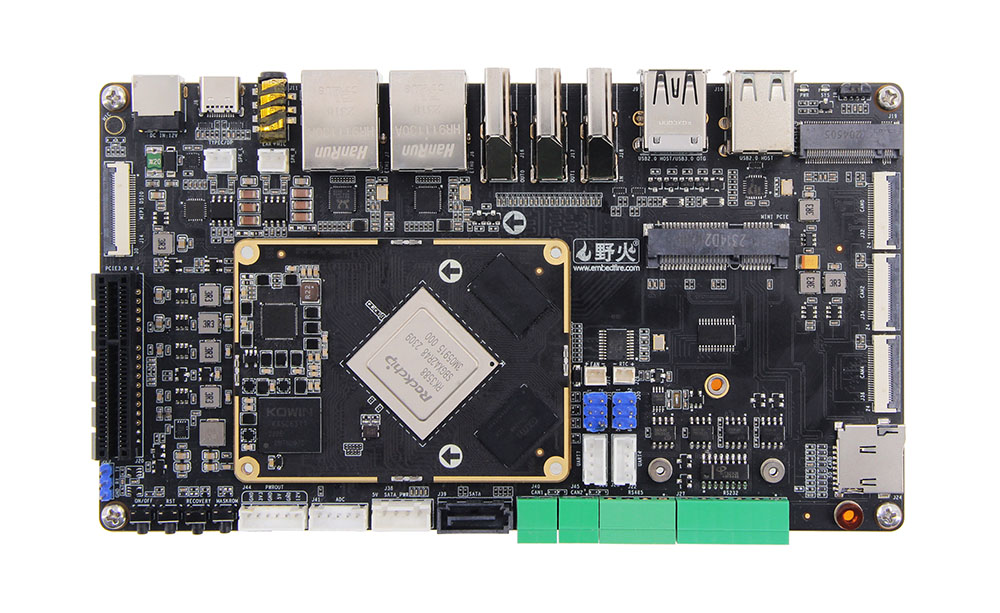

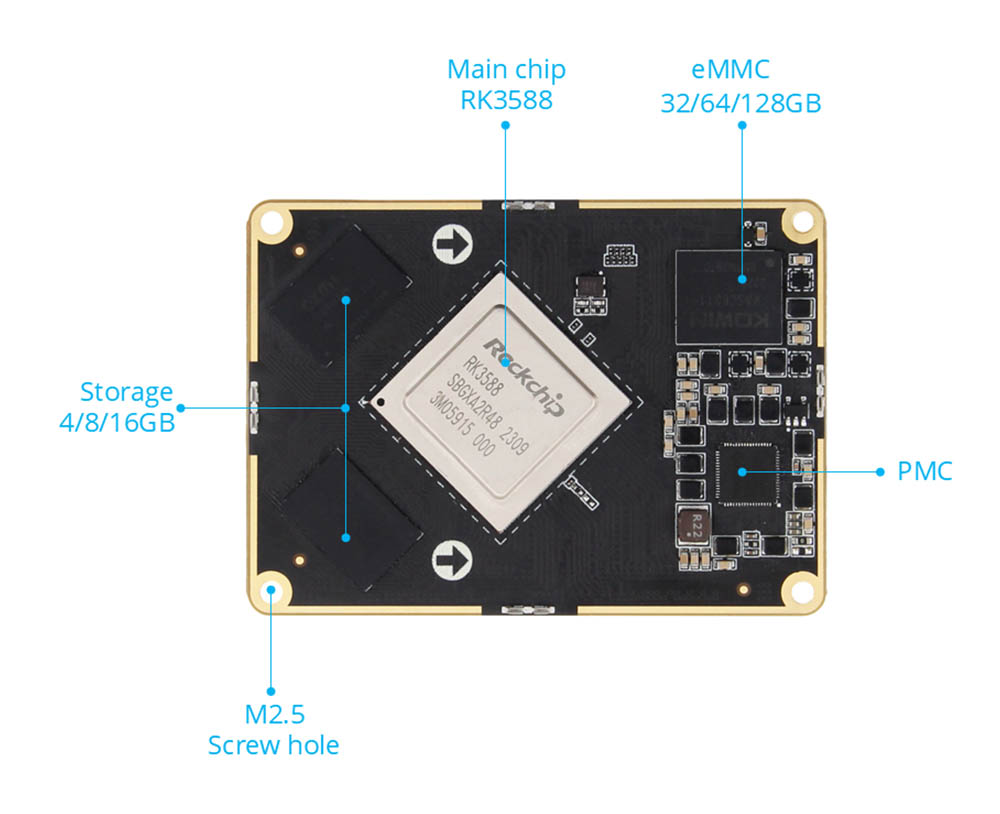

● Основной чип: RK3588 (четырехъядерный A76 + четырехъядерный A55, Mali-G610, 6TOPS Computing Power) BTB ведет к 400 контактам, 0,5 мм расстояние, приводит ко всему I0
● Память: 4/8/16GB, LPDDR4/4X
● Хранение: 32/64/128 ГБ. EMMC
● Разъем: мужчина: DF40C-100DP-0.4V (51) Женщина: DF40C-100DS-0.4V (51)
● Интерфейс питания: 12V@2a вход DC, интерфейс постоянного тока*1; Включение мощности интерфейс*1

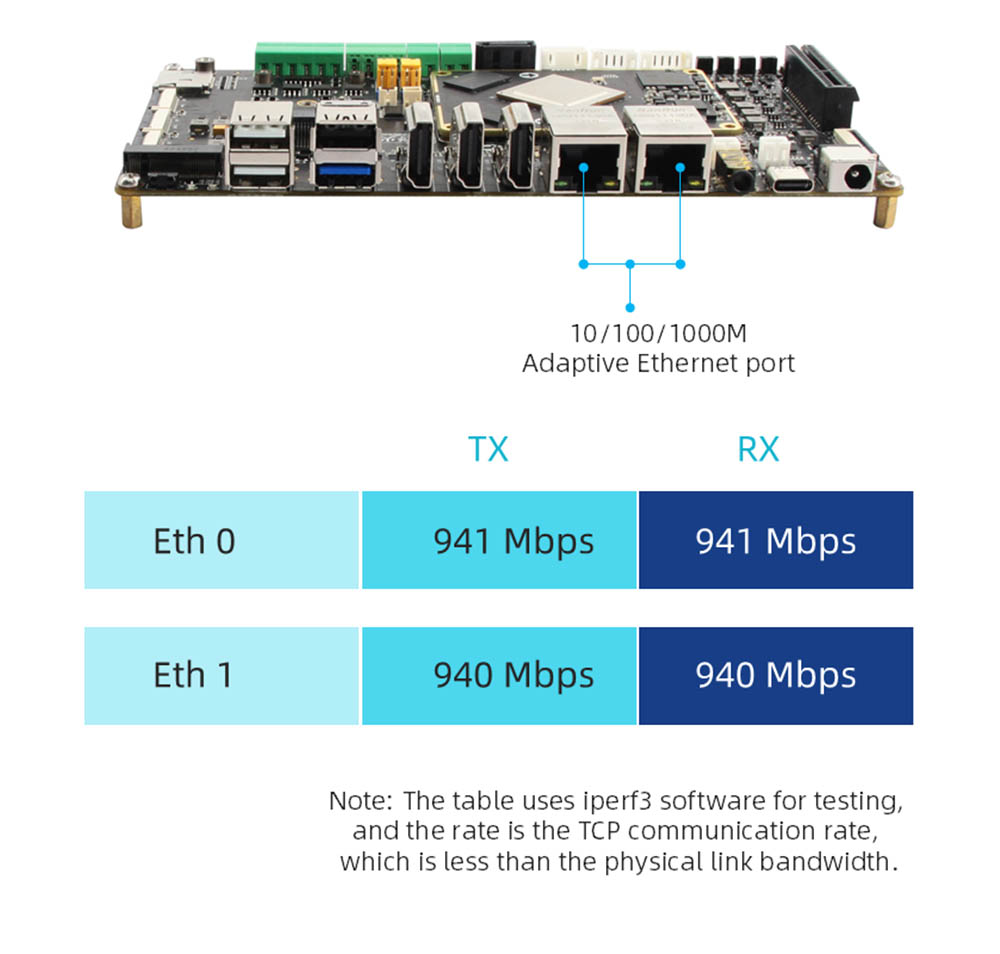

● Ethernet: Gigabit Network Port*2, поддержка 10/100/1000 Мбит/с. Скорость передачи данных
● HDMI: HDMI12.0 Вход*1, до 3840x2160 при 60 кадров в секунду; HDMI2.1 Выход*2, поддерживает несколько экранов с другими экранами, максимальное разрешение 7680x4320 при 60 Гц (разрешение 8K)
● MIPI-DSI: интерфейс экрана MIPI*2 (спереди*1, назад*1), может быть подключен к экрану MIPI по лестнице, поддерживает несколько экранов с другими экранами; максимальное разрешение режима MIPI 1920*1080 при 60 Гц

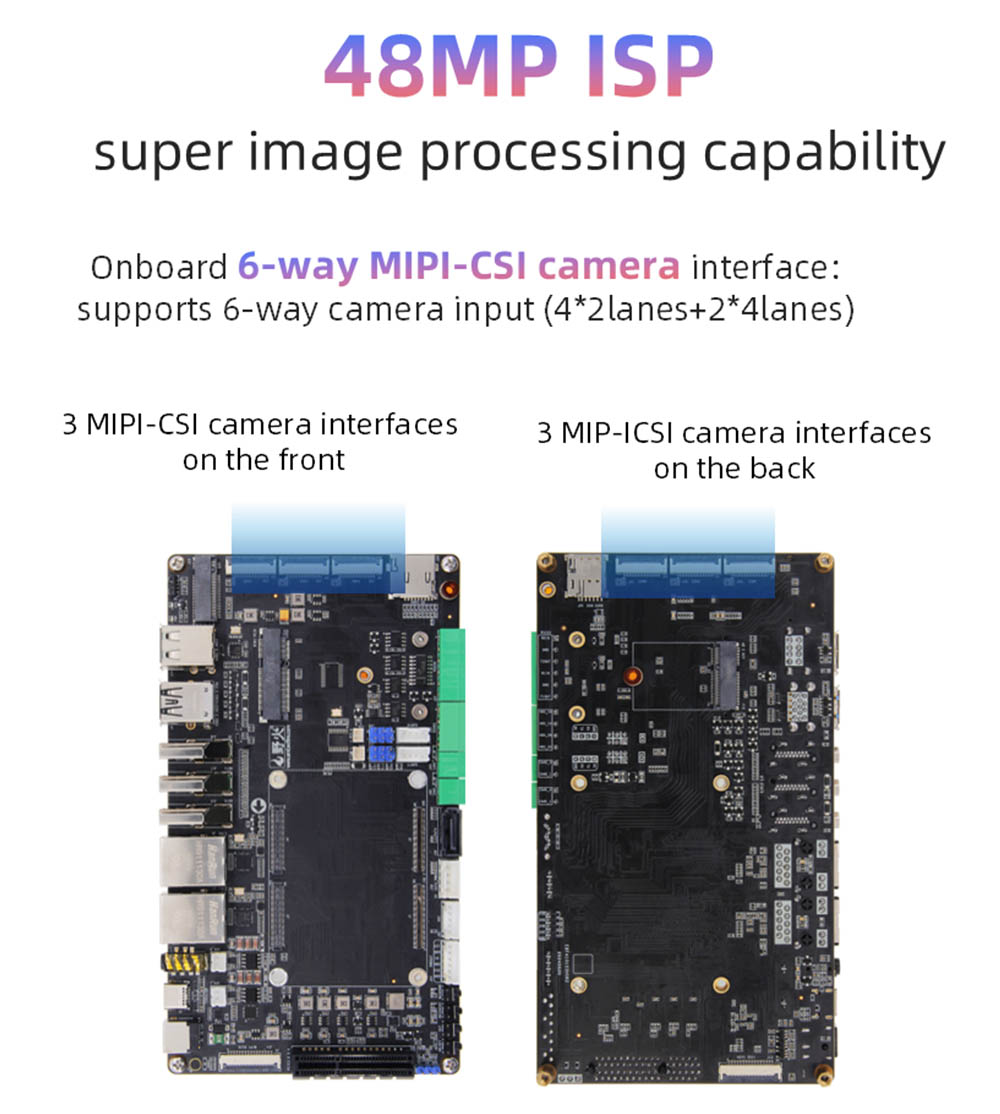

● MIPI-CSI: интерфейс камеры MIPI*6 (спереди*3, назад*3), может быть подключена к камере мифира лесной пожары
● USB2.0: usb-hosttype-a интерфейс*3
● USB3.0: usb-otgtype-a интерфейс*1; Интерфейс Type-C*1, может использоваться для сжигания прошивки, поддерживает протокол DP1.4

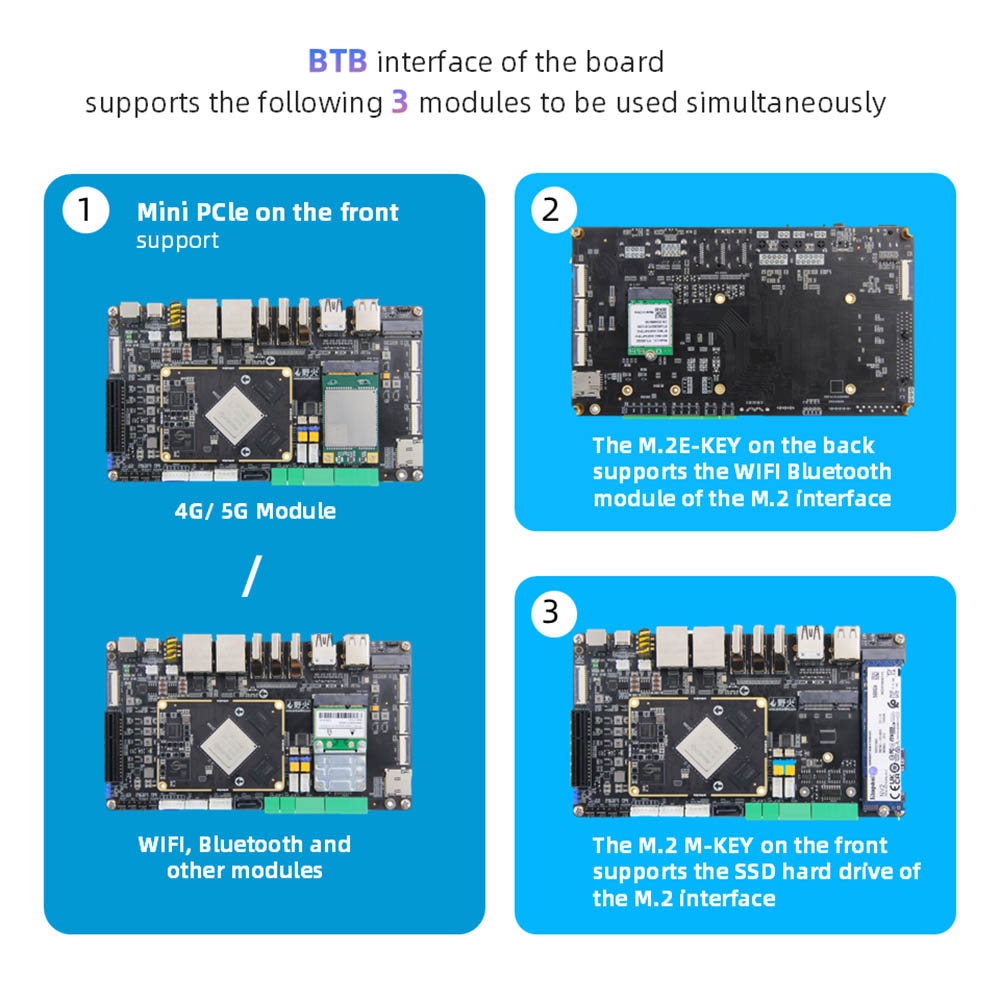

● Интерфейс PCLE: интерфейс Mini-PCLE*1, можно использовать с помощью сетевой карты WiFi с полным или пол-высоты, модуля 4G или другого модуля интерфейса Mini-PCLE: PCLE3.0x4*1
● Интерфейс M.2: интерфейс M.2ekey*1, поддерживает модуль беспроводной сетевой карты E-Key E-Key; Интерфейс ключа M.2 M*1, поддерживает M.2 M-Key PCLE3.0*4LANES Спецификация 2280 жесткий диск
● Держатель TF Card: Micro SD (TF) держатель карты*1, поддерживает загрузочную систему TF, до 512 ГБ
● Держатель SIM -карты: держатель SIM -карты*1, функция SIM -карты должна использоваться с модулем 4G
● Интерфейс SATA: стандартный интерфейс SATA*1; Интерфейс питания SATA*1, поддерживает выход 12 В
● Can: Can*2
● АЦП: интерфейс приобретения АЦП*1
● Отладка серийного порта:
● Отладка последовательного порта*1 (UART2), параметр по умолчанию 1500000-8-N-1; UART Serial Port*2 (UART7 & UART9); RS232*2 (UART4 & UART7);
● RS485*2 (UART4 & UART7); RS232/RS485 Интерфейс перемычки*2
● Аудио: бортовой микрофон*1; Интерфейс динамика SPK*2, может подключить выход наушников 3W-динамика + интерфейс микрофона 2-в-1*1
● Кнопка: кнопка включения/выключения*1; Кнопка Maskrom*1; Кнопка восстановления*1; Кнопка сброса*
● Светодиод: индикатор питания*1; Индикатор системы*1
● Инфракрасный приемник: функция поддержки инфракрасного удаленного управления
● RTC: RTC Power Socket*1
● Интерфейс вентилятора: установка поддержки 5 В или 12 В охлаждения вентилятора
● AI Edge Computing ： Smart Security ， Smart Transportation ， Smart City, Video Analytics.
● Промышленная автоматизация: ПЛК управление, машинное зрение.
● Робототехника: автономная навигация с AI.
● Приложения в транспортных средствах: Информационная система развлекательной системы, навигационной системы на автомобиле.
● Цифровые вывески: 8K многоэкранная реклама.
● Медицинское оборудование: медицинские эндоскопы, системы ультразвуковой визуализации
